Savoir lire la fiche technique d'un module au silicium amorphe
Les modules photovoltaïques sont testés en laboratoire dans les conditions STC. Ces tests permettent de déterminer les propriétés électriques telles que la tension à vide Uco, le courant de court-circuit Icc, la tension de puissance maximale UMPP et le courant de puissance maximale IMPP.
→ Technologie de cellules : silicium amorphe

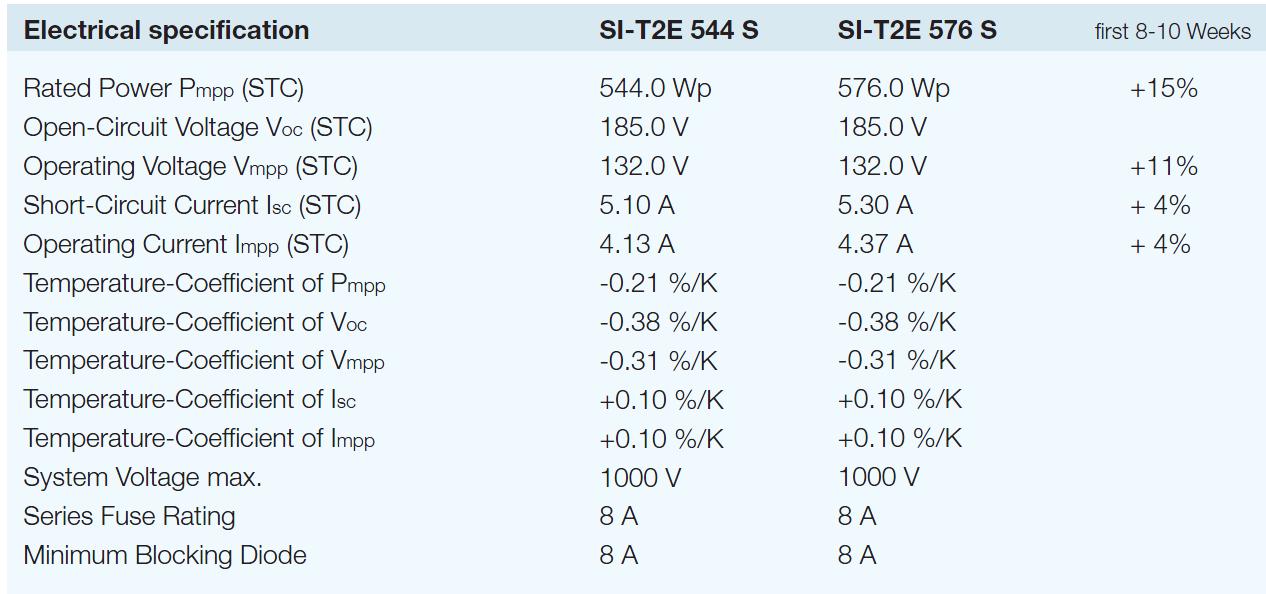

→ Extrait de fiche technique :

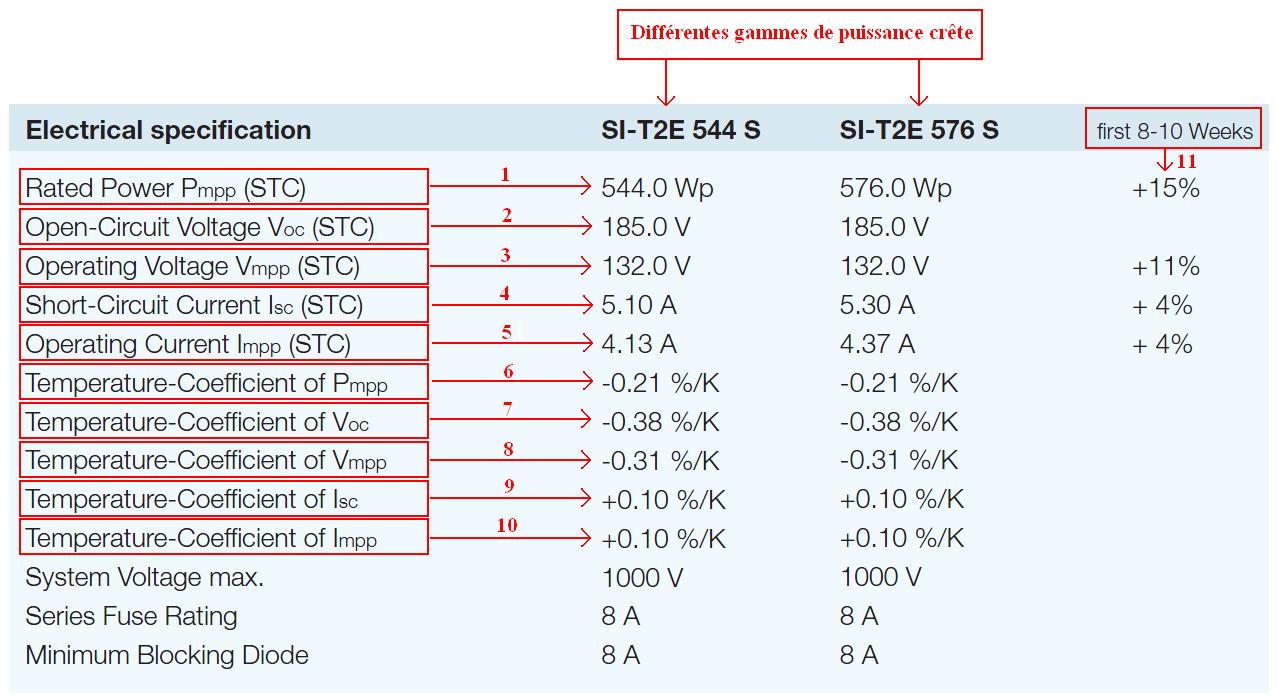

Etudions en détail cette fiche technique :
Considérons le module de puissance 544 Wc. La fiche technique nous apporte des informations sur les points suivants :
Remarque : on constate que les pertes de puissance par élévation de la température (KT(P)=-0.21 %/°C) sont presque moitié moindres en amorphe qu’en cristallin (KT(P)=-0.41 %/°C → fiche technique de l’exemple 1).
Exemple 2
→ Fabricant : SolarIntegrated→ Technologie de cellules : silicium amorphe
→ Extrait de fiche technique :
- Puissance crête : Pc = 544 WC
- Tension à vide Uco = 185 V
- Tension de puissance maximale UMPP = 132 V
- Courant de court-circuit Icc = 5.1A
- Courant de puissance maximale IMPP = 4.13 A
- Coefficient de température de la puissance maximale : KT(P) = -0.21 %/°C. Cela signifie que la puissance diminue de 1.14 W (0.21% × 544 = 1.14 W) lorsque la température des cellules augmente de 1 °C.
- Coefficient de température de la tension en circuit ouvert : KT(Uco) = -0.38 %/°C. Cela signifie que la tension à vide diminue de 0.70 V (0.38% × 185 = 0.70 V) lorsque la température des cellules augmente de 1 °C.
- Coefficient de température de la tension de puissance maximale : KT(UMPP) = -0.31 %/°C. Cela signifie que la tension à vide diminue de 0.41 V (0.31% × 132 = 0.41 V) lorsque la température des cellules augmente de 1 °C.
- Coefficient de température du courant de court-circuit : KT(Icc) = 0.10 %/°C. Cela signifie que le courant de court-circuit Icc augmente 5.1 mA (0.10% × 5.1 = 0.0051 A) lorsque la température des cellules augmente de 1 °C.
- Coefficient de température du courant de puissance maximale : KT(IMPP) = 0.10 %/°C. Cela signifie que le courant de court-circuit Icc augmente 4.1 mA (0.10% × 4.13 = 0.0041 A) lorsque la température des cellules augmente de 1 °C.
- Cette colonne indique les majorations à prendre en considération pendant les 10 premières semaines de fonctionnement du module photovoltaïque.
Stabilisation des modules amorphes
Nous savons que les modules amorphes délivrent une puissance beaucoup plus élevée durant les premiers mois de fonctionnement que celle communiquée par le fabricant. Les propriétés électriques indiquées sur les fiches techniques des modules en silicium amorphe prennent en compte la baisse prévisionnelle (liée à cette technologie) des valeurs, après stabilisation. Cela pose des problèmes pour le dimensionnement d’une installation photovoltaïque : les composants et appareils électriques annexes risquent d’être sous-dimensionnés pendant les premières semaines de production. Ainsi, les fabricants préfèrent annoncer clairement les variations de puissance, de tension et de courant durant les premières semaines de mise en service du module.
Dans l’exemple étudié ici, nous constatons que la puissance crête, la tension de puissance maximale, le courant de court-circuit et le courant de puissance maximale sont majorés respectivement de 15 %, 11 %, 4% et 4 % durant les 10 premières semaines de fonctionnement.Nous savons que les modules amorphes délivrent une puissance beaucoup plus élevée durant les premiers mois de fonctionnement que celle communiquée par le fabricant. Les propriétés électriques indiquées sur les fiches techniques des modules en silicium amorphe prennent en compte la baisse prévisionnelle (liée à cette technologie) des valeurs, après stabilisation. Cela pose des problèmes pour le dimensionnement d’une installation photovoltaïque : les composants et appareils électriques annexes risquent d’être sous-dimensionnés pendant les premières semaines de production. Ainsi, les fabricants préfèrent annoncer clairement les variations de puissance, de tension et de courant durant les premières semaines de mise en service du module.
Remarque : on constate que les pertes de puissance par élévation de la température (KT(P)=-0.21 %/°C) sont presque moitié moindres en amorphe qu’en cristallin (KT(P)=-0.41 %/°C → fiche technique de l’exemple 1).
