Puissance de sortie de l'onduleur
La puissance de sortie est tout simplement le produit de la tension et du courant efficaces multiplié par le facteur de puissance cos(φ) :

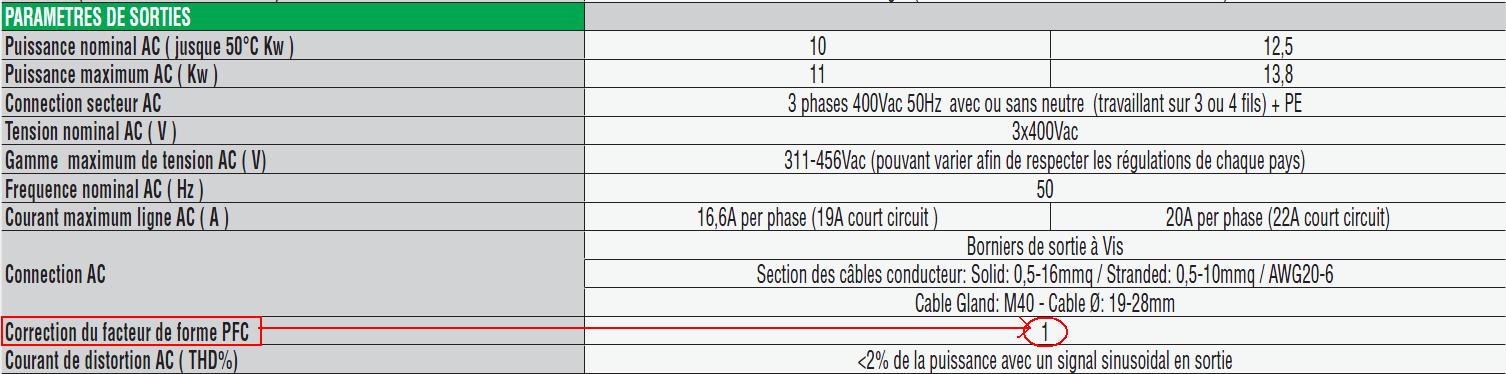

La valeur du facteur de puissance cos(φ) est donné dans la fiche technique. Il est généralement égal à 1 (le courant et la tension sont en phase) :
Comme pour le courant de sortie, la puissance de sortie de l’onduleur varie en fonction de la production électrique instantanée du groupe photovoltaïque (en amont de l’onduleur côté CC).
Il est important de connaître la puissance maximale en sortie de l’onduleur afin de pouvoir dimensionner les composants électriques situés en aval de celui-ci.

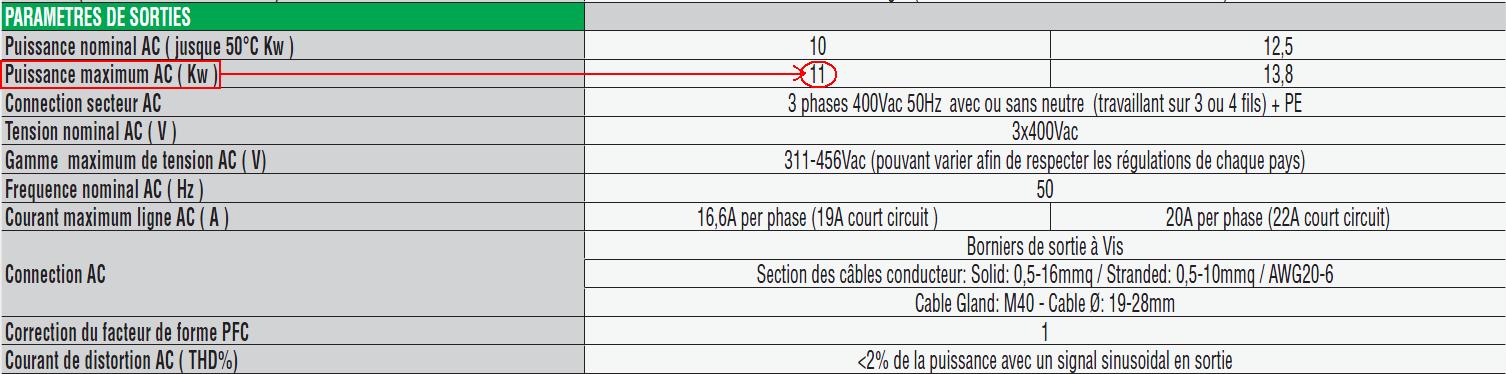

D’après la fiche technique de l’onduleur, la puissance maximale de sortie est de 11 kW :
| Monophasé | Triphasé | |
|---|---|---|
| Puissance électrique (W) |
Ueff × Ieff × cos(φ) Ueff = 230 V |
3 × Ueff × Ieff × cos(φ) Ueff = 230 V |
La valeur du facteur de puissance cos(φ) est donné dans la fiche technique. Il est généralement égal à 1 (le courant et la tension sont en phase) :
Il est important de connaître la puissance maximale en sortie de l’onduleur afin de pouvoir dimensionner les composants électriques situés en aval de celui-ci.
D’après la fiche technique de l’onduleur, la puissance maximale de sortie est de 11 kW :
