Effet de la température sur l'onduleur
Le rendement d'un onduleur est de l'ordre de 95 %. Cela signifie que 95 % de la puissance produite par le groupe photovoltaïque, côté CC, est transmise en sortie de l'onduleur, côté CA. Les 5 % de puissance restante sont dissipées sous forme de chaleur par les composants électroniques de l'onduleur. Cela peut représenter une importante quantité d'énergie.
Il faut alors évacuer cette chaleur afin de ne pas dépasser la température maximale de fonctionnement de l'onduleur. L'évacuation peut se faire simplement par convection naturelle pour les onduleurs de petite puissance ou par ventilation forcée (présence de ventilateur) pour les onduleurs de plus grosses puissances. La présence de ventilateur introduit une consommation supplémentaire qui pénalise le rendement globale du système. Dans tous les cas, il faut s'assurer que l'onduleur se situe dans un local bien ventilé.
En général, la plage de température de fonctionnement d’un onduleur est compris entre -25°C et 60 °C. La température de fonctionnement d'un onduleur est indiquée sur sa fiche technique.
Il faut alors évacuer cette chaleur afin de ne pas dépasser la température maximale de fonctionnement de l'onduleur. L'évacuation peut se faire simplement par convection naturelle pour les onduleurs de petite puissance ou par ventilation forcée (présence de ventilateur) pour les onduleurs de plus grosses puissances. La présence de ventilateur introduit une consommation supplémentaire qui pénalise le rendement globale du système. Dans tous les cas, il faut s'assurer que l'onduleur se situe dans un local bien ventilé.
En général, la plage de température de fonctionnement d’un onduleur est compris entre -25°C et 60 °C. La température de fonctionnement d'un onduleur est indiquée sur sa fiche technique.
Lorsque la température de l'onduleur dépasse la valeur maximale, l'onduleur limite volontairement la puissance délivrée, en quittant le point de puissance maximum du groupe photovoltaïque. L'onduleur continue donc de fonctionner mais cela induit une perte de production électrique de l'installation. Par ailleurs, la température a une forte influence sur la durée de vie de l'onduleur.
Lorsque la température de l'onduleur est inférieure à la puissance minimale, l'onduleur ne se met pas en marche.

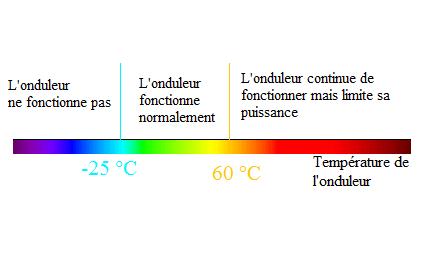

La figure ci-contre illustre les zones de fonctionnement en température des onduleus Sunny Boy 4 000 TL et 5 000 TL.
