Courant d'entrée maximal d'un onduleur photovoltaïque
Le courant d'entrée maximal de l’onduleur correspond au courant maximal que peut supporter l'onduleur côté CC.

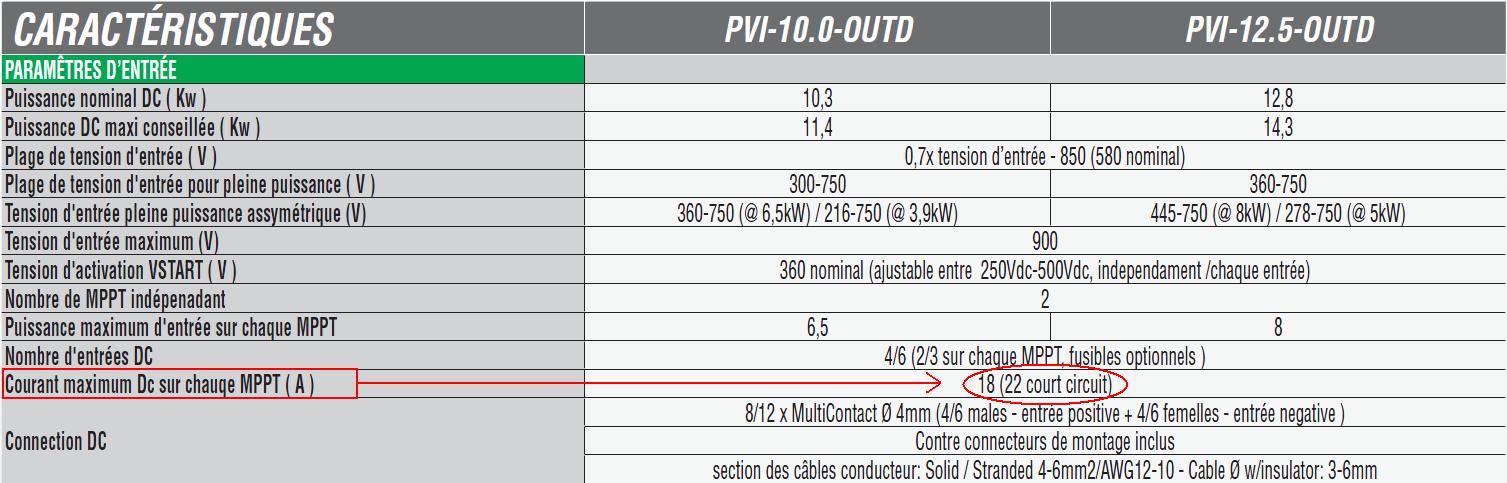

Dans l'exemple ci-dessous (onduleur PowerOne PVI-10.0 OUTD), le courant d’entré maximale est de 18 A par tracker. :

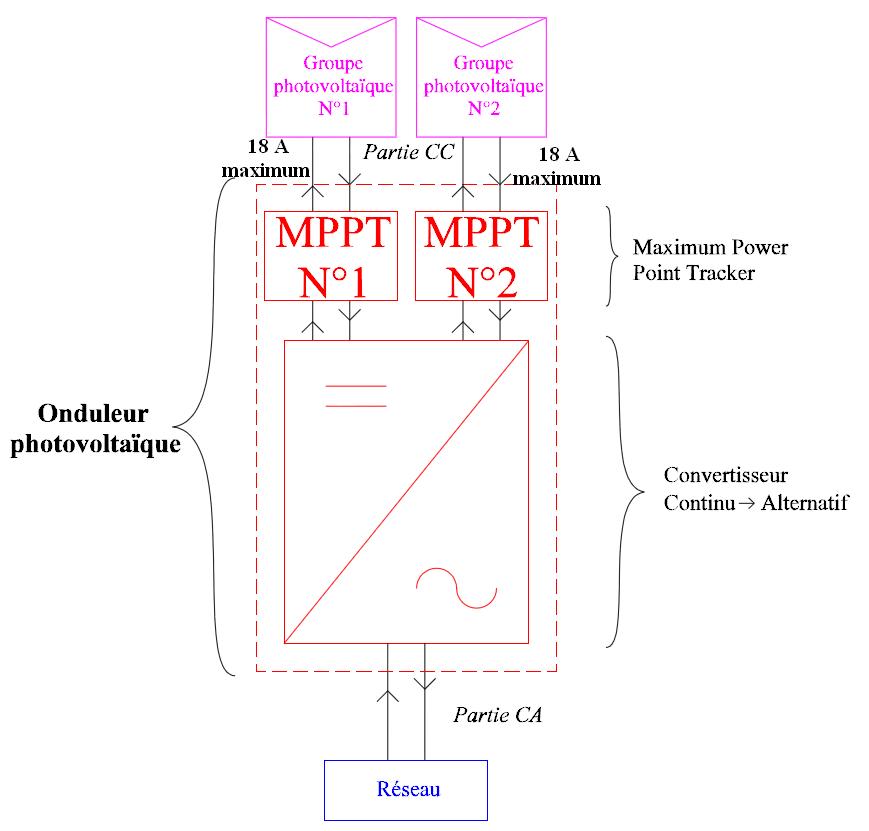

Généralement, le courant d’entrée maximal indiqué sur les fiches techniques d’onduleur correspond au courant maximal par tracker.

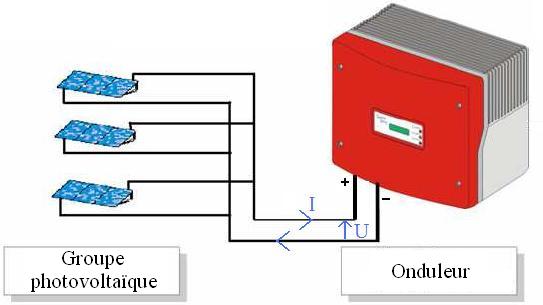

Les onduleurs disposent d'une adaptation d'impédance qui permet d'adapter le point de fonctionnement électrique du système modules-onduleur. En fonctionnement normal, l'onduleur se cale sur le point de puissance maximum (MPP) du groupe photovoltaïque.
Lorsque le courant délivré par le groupe photovoltaïque est supérieure au courant maximale de l'onduleur côté CC, celui-ci va se caler sur un autre point de fonctionnement électrique, correspondant à un courant plus faible. Ce point de fonctionnement ne correspond donc plus au point de puissance maximale, mais à un point fonctionnement dont la puissance est inférieure ou égale à la puissance maximale de l'onduleur côté CC. Dans ce cas, le rendement du groupe photovoltaïque se trouve diminué, car il ne fournit pas toute la puissance qu'il pourrait débiter.
Passez votre souris sur l'image ci-dessous :
Lors du dimensionnement des onduleurs, il faudra tenir compte de ce courant maximal admissible par l'onduleur côté CC, au risque de provoquer une perte de rendement globale de l'installation.
