Schéma électrique photovoltaïque : Puissance suéprieure à 3 kW
Lorsque la puissance du champ photovoltaïque devient importante, plusieurs chaînes photovoltaïques connectées en parallèle sont reliées à un même onduleur :

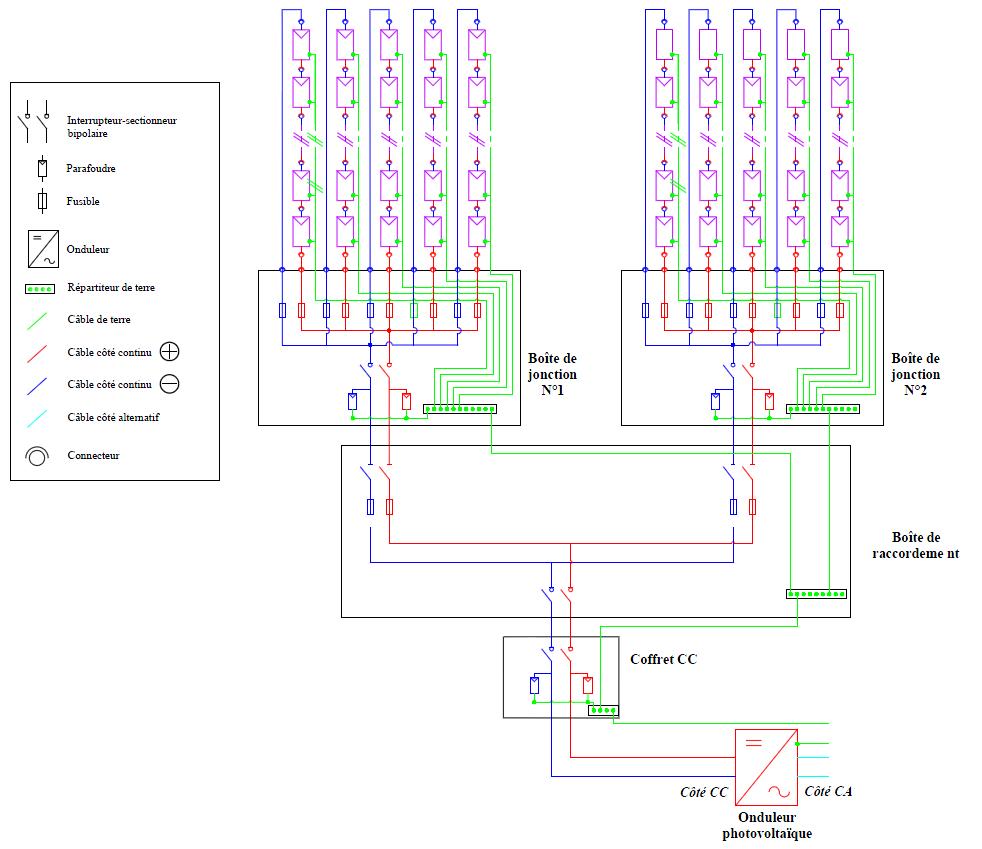

Lorsque plusieurs boîtes de jonction coexistent, il est nécessaire d’effectuer une seconde jonction. Cette seconde jonction est effectuée dans un coffret électrique, qu’on appelle communément boîte de raccordement :
Lorsque plusieurs boîtes de jonction coexistent, il est nécessaire d’effectuer une seconde jonction. Cette seconde jonction est effectuée dans un coffret électrique, qu’on appelle communément boîte de raccordement :
