Schéma électrique Photovoltaïque côté CA : Puissance comprise entre 3 kW et 36 kW

Les installations photovoltaïques dont la puissance injectée au réseau est comprise entre 3 kW et 36 kW disposent généralement de plusieurs onduleurs, qui peuvent être soit monophasé, soit triphasé.

On distinguera la limite d'injection monophasé / triphasé imposé par les gestionnaires de réseau en France, à savoir :
  • Puissance injectée inférieure à 6 kVA : le raccordement au réseau électrique peut se faire aussi bien en monophasé qu’en triphasé
  • Puissance injectée supérieure à 6 kVA : le raccordement au réseau électrique ne peut se faire qu’en triphasé.
Il s'agit bien d'une limite spécifique qui concerne les installations photovoltaïques lorsqu'elles sont raccordées au réseau (injection ou autoconsommation).

Raccordement en monophasé

Lorsque le raccordement au réseau s’effectue en monophasé, les onduleurs disposent forcément d’une sortie en monophasé. Chacune des sorties des onduleurs sont mises en parallèles dans le coffret CA. En sortie du coffret CA, on disposera donc d’un câble de phase et d’un câble de neutre.

Le schéma électrique de la partie CA est donné ci-après :

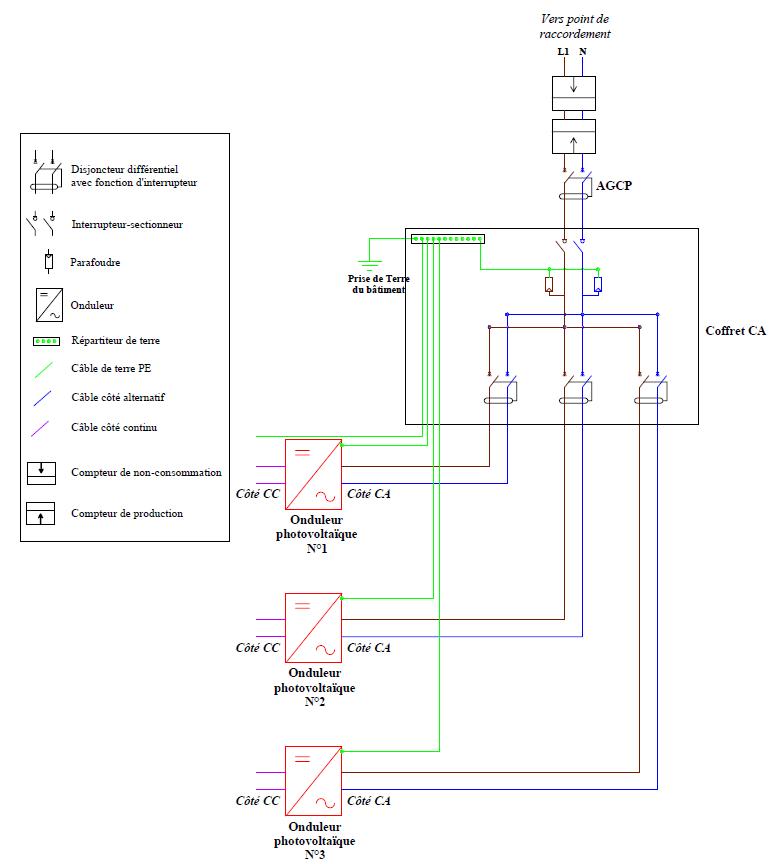

Schéma électrique de la partie CA d’une installation dont la puissance injectée est comprise entre 3kW et 36 kW avec un raccordement monophasé


Raccordement en triphasé

Lorsque le raccordement au réseau s’effectue en triphasé, il n’y a pas de contrainte concernant le type de sortie des onduleurs : celle-ci peut se faire en monophasé ou en triphasé.

Dans le cas des onduleurs monophasé, chacune des phases des onduleurs se connecte à une des phases du réseau triphasé :

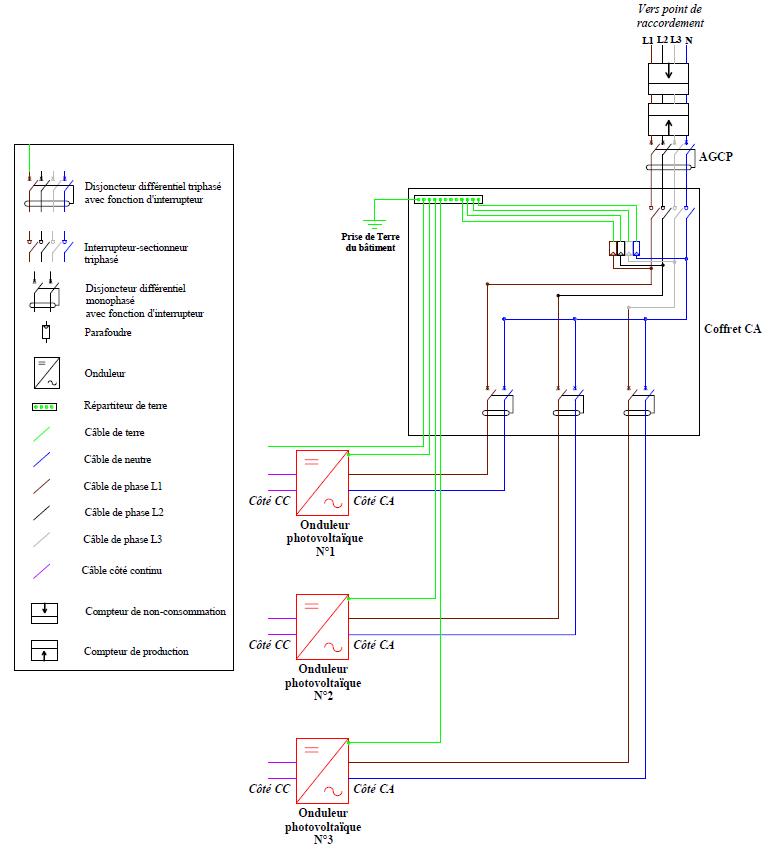

Schéma électrique de la partie CA d’une installation dont la puissance injectée est comprise entre 3kW et 36 kW avec un raccordement triphasé et des onduleurs monophasés


Lors de la conception de l’installation, on prendra soin d’équilibrer au mieux la puissance injectée sur chacune des phases du réseau, sachant qu’un déséquilibre de 5 kW ne peut être considéré comme préjudiciable du point de vue du réseau. Il incombe à ERDF d’accepter ou de refuser un déséquilibrage supérieur.

Equilibrage automatique des phases

Dans certains pays où la loi impose un déséquilibrage maximum des phases, les onduleurs peuvent être reliés entre eux par un dispositif du type « SMA Power Balancer » qui gère automatiquement la répartition des puissances de chaque onduleur sur chacune des phases, et qui garantit un équilibrage conforme à la norme local.
Dans le cas où les onduleurs présentent une sortie en triphasé, il n’y a, à priori, plus de problème d’équilibrage des phases. En effet, chacune des trois phases de chaque onduleur se connecte à une phase du réseau triphasé d’ERDF.

Equilibrage des onduleurs triphasés

Il est à noter que tous les onduleurs triphasés n’équilibrent pas forcément leurs phases. En effet, il existe des onduleurs triphasés multitracker dont chaque tracker est associé à une des trois phases, de façon indépendante.

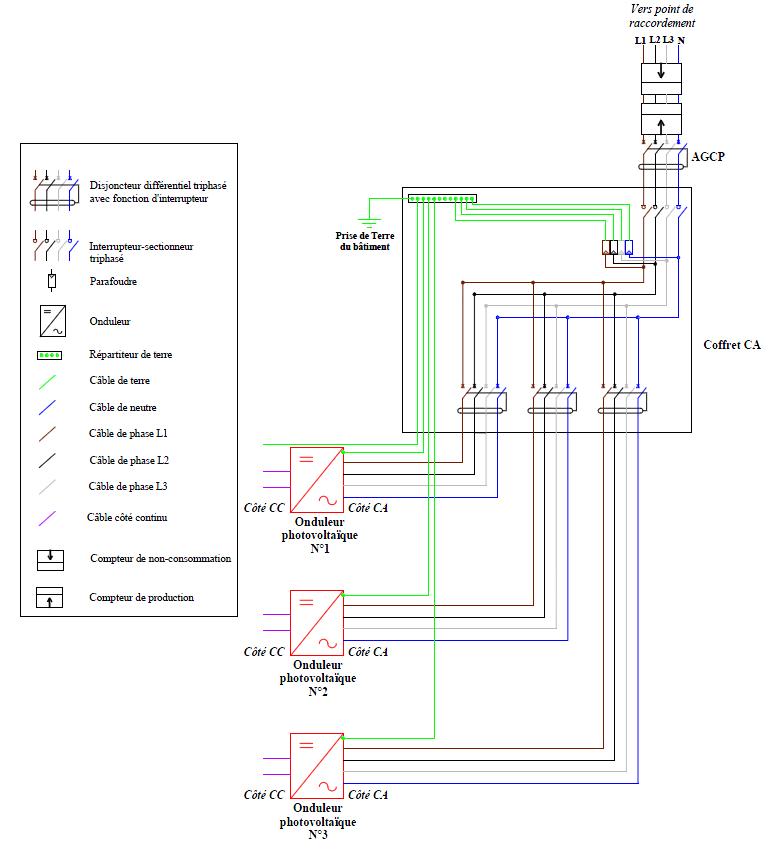

Schéma électrique de la partie CA d’une installation dont la puissance injectée est comprise entre 3kW et 36 kW avec un raccordement triphasé et des onduleurs triphasés
